NSXマフラー最高峰のSoundここに完成。

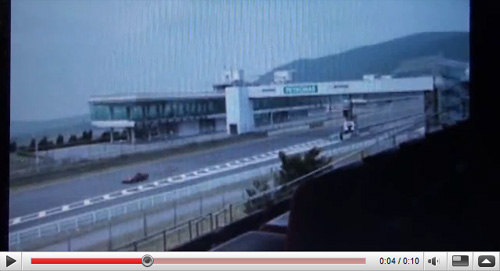

画像クリックでVer6サウンド再生します。

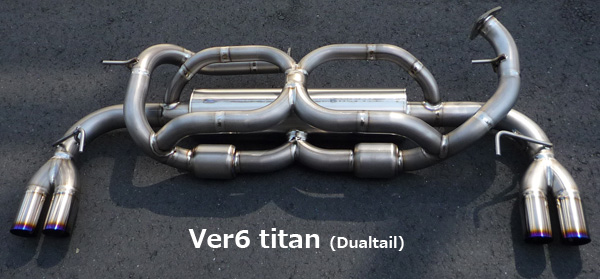

上 F1サウンドマフラー Ver6 チタン  6.5KG   一番下に写真あります。

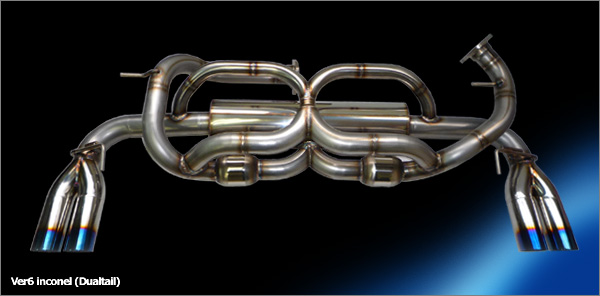

↑F1サウンドマフラー Ver6 4本出しインコネル。フラッグシップモデルです。

開発ポイント

角ばったイメージから、丸みを帯びたデザインに変更

Ver6の開発にあたって、最終的な目標は、Ver5.1を凌駕する事。これはとても大きなハードルではありました。すでに完成の域に達し、世間でも評価の高いVer5.1を超える事は、開発は困難を極めました。そこで、Ver5.1の問題点、不満な点を洗い出しました。

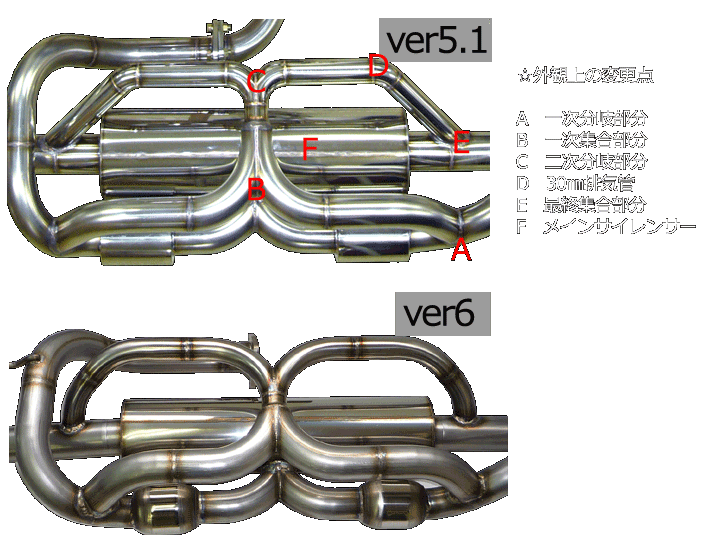

音質の問題点において、低回転時(〜2000rpm)までの付近における、アクセルオフのときの排気音の問題、そして低回転から中回転までの、若干発生するワレのような音、そして、Ver4のようなレスポンスのアップが減少。この問題点を構造の面から洗い出し、上記写真のようにAからEまでの変更を講じました。


A = 一次分岐部分
  この部分は、Ver5.1までは、メインに空けた口径はパイプ50mmに対して40mmとしていました。まずはこの見えない部分はより多くサブサイレンサーに排気を流すように排気を誘導させました。結果、50mmの穴を空けてあります。

B = 一次集合部分
 基本的な角度はほぼ同じとなっておりますが、若干短く集合させるように変更。

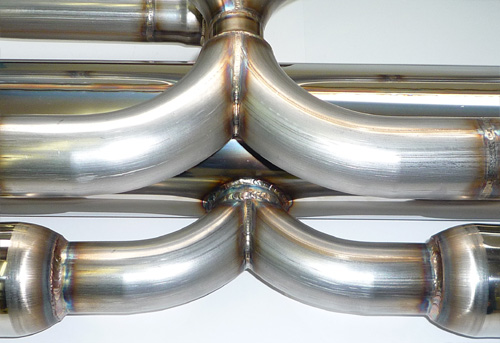

C = 二次分岐部分
 ここは写真をご覧のように、大幅に設計変更。Ver5.1は急カーブのように分岐させてありますが、新Ver6は、排気抵抗を減らすように緩やかな円を書くような形状に変更しました。これにより少ない排気を抵抗もなくキチンとメインに排気させるように工夫されております。

D = 30mm排気管
 Cの部分と同じく、おおきな円を書くかのように形状を変更しました。

E = 最終集合部分
 Ver5.1は斜めの角度に対して、新Ver6では、90度という直角な角度に変更しました。これにより、この部分でのハモリ音を大きく響くように、ここで調整することに成功しました。必要な場所ではきちんと排気で抵抗を出し、全体的にキレイな甲高いサウンドを発することができるように改良を重ねました。

F = メインサイレンサー
 大幅に変更したのは、このメインサイレンサー(消音器)です。パンチングウールから、パンチングパイプまでもがすべて一新。言葉では言い表せないほどの変更点が、ここの中につまっております。

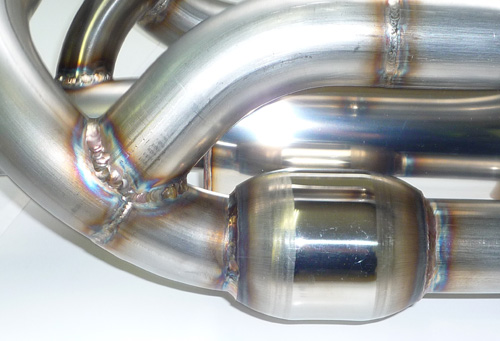

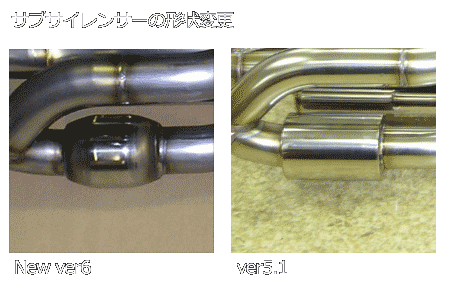

サブサイレンサー
注目すべき点において、最大の変更点といえるのが、この、伝統のサブサイレンサーといえるでしょう。過去すべてのバージョンにおいて、ここだけは変更しておりません。過去の問題として、サブサイレンサーに入った排気が、このサイレンサー内で堆積&乱流をおこしていたかもしれないという、推測の元、その形状を樽型形状にすることによって、その乱流を防ぐ狙いがあります。もちろんこの部分においても、パンチングパイプはさらに目の細かい部材に、そして消音材のウールは良質のものに変更してあります。




最新にして最強の、NSX専用マフラー。大ヒットのVer5.1を、
すべてのレベル域で凌ぐサウンド。ぜひ体感してください。

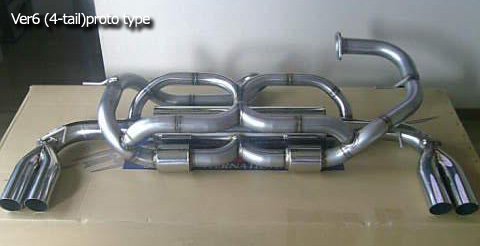

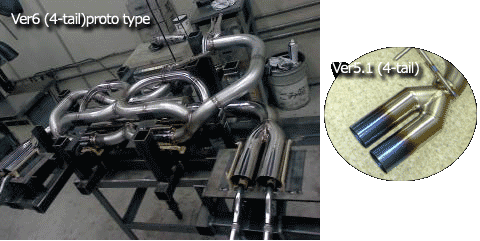

開発中のVer6 Proto type。この段階ではサブサイレンサーは試作品となっております。4本だしも生産可能。
一部USAのインターネット上で違う名前で公開されておりました。

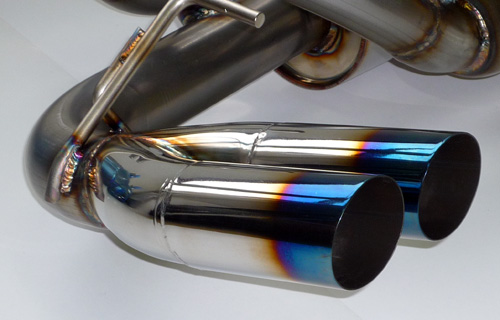

4本だしテールエンドの変更点としまして、Ver5.1のエンド溶接部分が、右写真のように各ばっていましたが、ここを、写真右のように、丸い形状に変更しました。これにより見栄えとスムーズな排気効率を実現。角ばったイメージを全体的に丸みを帯びたデザインに変更しております。








音量
 100 DB なお、改造の程度により上下します。
注意
 ※公道では触媒の装着が義務付けられております。
  測定条件によって多少前後します。予めご了承下さい。

NA1,NA2後期 設定あります。
なおNA2前期には、別途NA2アダプターが必要になります。

(不明の場合はお問い合わせ下さい)



GT-ONE F1soundmuffler ”ver6”

weight

 (ステンレス)Stainless steel

13.5Kg

 (チタン)Titanium

8.3kg


main pipes

50mm

tail pipes

60mm×2

tail end

60mm×4 (Dual tail model)
90mmx2  (Single tail model)

main silencer

(140mm×500mm)×1

sub silencer

(80mm×110mm)×2

sound level

100DB(計測はインコンル)

材質

Stainless steel   &  inconel & titan

適合車種

NA1 、NA2後期(LEV付)

付属品

ガスケット2枚、マフラー本体
(NA2はG/K付きません)

(tax included)
Price

 Poducts

tail

Materials

Price

Ver6 NA1

Single tail
( S_tip )

Stainless steel

258,000yen

Ver6 NA1 inconel

Stainless steel+inconel

298,000yen

Ver6 NA2LEV

Stainless steel

258,000yen

Ver6 NA2LEV inconel

Stainless steelinconel

298,000yen

Ver6 NA1 only

W_tip only

full titan

580,000yen

Ver6 Fainal NA1 or NA2

W_tip only

Stainless steel

298,000yen

Ver6 Fainal NA1 or NA2

W_tip only

Stainless steel+inconel

350,000yen

Ver6 Fainal NA1 only

W_tip only

full titan

650,000yen

4本出し(W_tip) は、それぞれ\20000yenUPとなります。現時点でNA2(前期)には、別途NA2アダプターが必要となります。
チタンモデルは、NA1のみとなります。NA2に装着される際には別途NA2アダプターが必要です。




inconel model

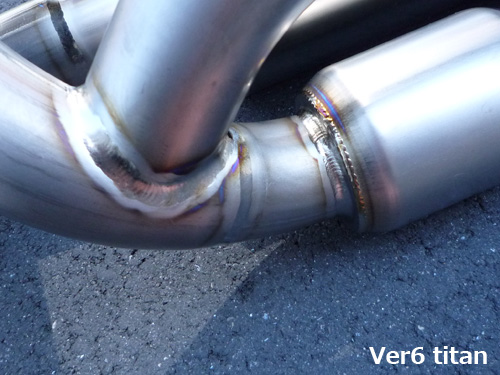

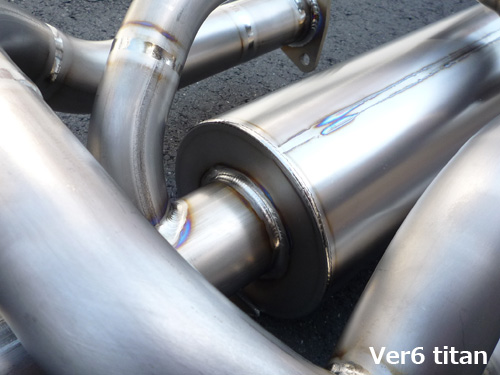

ここより下はチタンです。
